褐煤烘干机上的干燥炉是一个转动的圆筒形设备,由11部分组成,即蒸汽管(1)、冷凝水管(2)、大齿圈(3)、干燥炉炉身(4)、干燥炉炉头(5)、电动蝶伐(6)、进煤绞龙(7)、托轮(8、10)、小齿圈(9)、活盖(11)。A为湿煤进口,B为已干燥煤的进口,C为褐煤干燥产生的蒸汽出口,D为中压蒸汽进口,E为冷凝水出口,F为干燥后的褐煤出口。

干燥炉截面为圆形,直径为3-4米,总长度30-50米,用钢板焊成。干燥炉由托轮(8、10)支撑,电机驱动小齿圈(9)转动,代动大齿圈转动,从而使干燥炉以每分钟8转左右的速度旋转。

从D口通入压力为30kg/cm2左右的蒸汽,蒸汽加热管的加热面积为2000m2左右,冷凝水从E口出来回到锅炉。请见图1、图2。干燥炉内温度保持在160℃左右。粉碎至0-30mm的褐煤从A口进入进煤绞龙(7),用绞龙送入干燥炉。经干燥蒸发出的水蒸汽从C口出去,温度为160℃左右,可用来预热煤,或者经压缩后送锅炉产生蒸汽。已干燥的煤,从E口放出。

干燥炉要保持微正压,在褐煤干燥产生的蒸汽出口处安装有电动蝶伐(6),蝶伐与炉内压力传感器相连,炉内为微正压时蝶伐自动打开,炉内为负压时蝶伐自动关小或关闭。干燥的褐煤出口处装有活盖(11),出口可以有2-3个,沿炉的圆周均布。出口转到下半圈时活盖自动打开,放出干燥的煤,出口转到上半圈时活盖依靠自重自动关闭。这样避免空气进入炉内,使干燥炉内处于水蒸汽氛围中,成缺氧状态,防止褐煤自然或爆炸。


设备简图

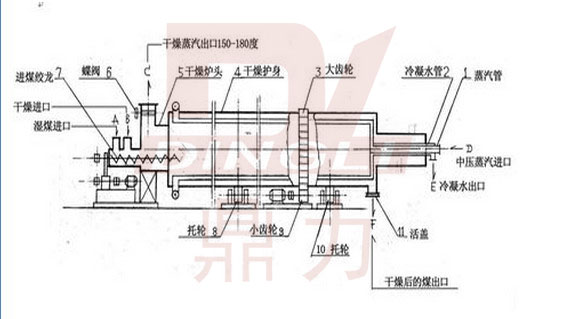

图中1为蒸汽管,2为冷凝水管3为大齿圈,4为干燥炉身,5为干燥炉炉头,6为蝶伐,7为进煤绞龙,8、10为托轮,9为小齿圈,11为活盖。

A为湿煤进口,B为干燥进口,C为煤干燥产生的蒸汽出口,D为中压蒸汽进口,E为冷凝水出口,F为干燥后的煤出口。

干燥炉直径2.5米~3.5米。总长度30~40米,用钢板焊成。内部设置多层蒸汽管,总加热面积为2000~3000平方米。

年生产能力30万吨左右(干燥),可多套并联,每年产量可达300~600万吨。
